Эксплуатация протяженных инженерных сетей неизбежно сталкивается с фундаментальными законами гидравлики, согласно которым давление рабочей среды закономерно снижается по мере удаления от источника питания. В магистральных трубопроводах большой длины ключевым фактором потерь выступает сила трения жидкости о внутренние стенки труб, величина которой прямо пропорциональна длине участка и зависит от диаметра сечения. Ситуация критически обостряется в высотном строительстве, где к гидравлическому сопротивлению добавляется гравитационная составляющая: для подъема водяного столба на высоту каждого этажа требуется преодоление дополнительного давления. Согласно действующим строительным нормам, минимальный свободный напор у наиболее удаленных водоразборных приборов должен составлять не менее 2 бар, однако городские распределительные сети в часы пиковых нагрузок часто не способны обеспечить этот норматив на верхних уровнях из-за превышения расчетного расхода над пропускной способностью вводных узлов. В многоквартирных домах выше 9–12 этажей статическое давление центральной магистрали физически недостаточно для подъема воды к точкам разбора, что делает невозможной работу современной бытовой техники и нарушает санитарно-гигиенические нормы. Для частных домовладений в удаленных районах проблема усугубляется значительной длиной подводящего трубопровода от скважины или колодца, создающим высокое сопротивление потоку, а также низким дебитом автономных источников, не способных выдать требуемый напор на второй этаж или при одновременном открытии нескольких кранов. Промышленные объекты с высоким потреблением сталкиваются с импульсными просадками давления при запуске мощного технологического оборудования, что может привести к аварийной остановке линий охлаждения или промывки. Для решения этой задачи применяются повысительные насосы — устройства, искусственно повышающие давление в системе водоснабжения за счет передачи механической энергии от электродвигателя к перекачиваемой жидкости, позволяя компенсировать потери на трение, гравитационное давление и обеспечивать стабильные параметры потока независимо от колебаний потребления или удаленности объекта от источника.

Устройство и основы функционирования

Базовая архитектура повысительной установки представляет собой сложный электромеханический агрегат, ключевым элементом которого выступает центробежный насос. В зависимости от требуемых гидравлических характеристик система может комплектоваться одноступенчатыми моделями для компенсации незначительных потерь или многоступенчатыми конструкциями, способными генерировать высокий напор за счет последовательного прохождения жидкости через ряд рабочих колес. Механическая часть приводится в действие асинхронным электродвигателем, параметры мощности которого подбираются с учетом пиковых нагрузок и вязкости перекачиваемой среды. Критически важным компонентом современной автоматики является блок управления, который может быть реализован в виде простого реле давления для систем с постоянным потреблением или высокоточного частотного преобразователя. Последний позволяет плавно регулировать частоту вращения вала двигателя, обеспечивая стабилизацию параметров сети без резких скачков и гидроударов, что особенно актуально для объектов с неравномерным графиком водоразбора. Непрерывный мониторинг состояния системы осуществляют чувствительные датчики давления, установленные на входном и выходном коллекторах, которые передают сигналы на контроллер для мгновенной коррекции режима работы.

Принцип работы повысительного насоса базируется на автоматическом реагировании на изменение гидравлических параметров в трубопроводе: при фиксации падения давления ниже заранее установленного порогового значения контроллер инициирует запуск электродвигателя. Вращение рабочего колеса передает кинетическую энергию потоку жидкости, преобразуя ее в избыточное давление, которое компенсирует возникший дефицит напора и восстанавливает нормативные показатели в системе. Важно подчеркнуть фундаментальное отличие данного класса оборудования от скважинных или циркуляционных агрегатов: работа повысительного насоса направлена исключительно на поддержание стабильного давления в уже заполненной системе, а не на создание потока жидкости «с нуля» из статического состояния. Корректное функционирование установки физически невозможно при полном отсутствии напора на входе, так как центробежная сила требует наличия среды для передачи энергии. Поэтому обязательным условием эксплуатации является наличие минимального входного давления, обычно составляющего не менее 0,5 бар, что гарантирует отсутствие кавитационных процессов и предотвращает работу двигателя в режиме сухого хода, ведущему к перегреву и механическому разрушению уплотнений.

Основные компоненты повысительной установки и их функции:

• Центробежный насос (одноступенчатый или многоступенчатый) — создает необходимый напор за счет центробежной силы, возникающей при вращении рабочего колеса.
• Электродвигатель — преобразует электрическую энергию в механическое вращение вала насосного агрегата.
• Датчики давления — непрерывно мониторят текущие параметры сети и передают сигналы на блок управления для корректировки режима.
• Блок управления (реле или частотный преобразователь) — анализирует данные с датчиков и автоматически запускает или останавливает двигатель для поддержания заданного давления.

Типы повысительных насосов и систем

Современный рынок инженерного оборудования предлагает широкий спектр решений для стабилизации напора, выбор которых диктуется спецификой объекта и профилем гидравлической нагрузки. Для бытового сектора и небольших коммерческих помещений оптимальным решением выступают одиночные агрегаты, способные обеспечивать производительность до 3 м³/ч. Такие устройства характеризуются компактностью и простотой монтажа, однако их функционал ограничен возможностью обслуживания лишь нескольких точек водоразбора одновременно без критического падения параметров сети. В противоположность им, для масштабных жилых комплексов, высотных зданий и промышленных предприятий применяются групповые насосные установки, состоящие из каскада двух, трех или четырех агрегатов с функцией автоматического резервирования. Подобная схема позволяет гибко варьировать общую производительность системы: при малом потреблении работает один насос, а при пиковых нагрузках последовательно включаются остальные единицы, что гарантирует бесперебойную подачу воды даже в случае выхода одного из агрегатов из строя.

Ключевым фактором энергоэффективности и комфорта эксплуатации является тип системы управления приводом. Установки, оснащенные частотными преобразователями, обеспечивают плавное регулирование скорости вращения рабочего колеса в реальном времени, подстраиваясь под текущий расход жидкости. Это позволяет не только исключить резкие скачки давления и гидроудары при включении, но и существенно снизить уровень шума и потребление электроэнергии по сравнению с системами релейного управления, работающими в режиме старт-стоп. Еще одним важным критерием классификации выступает конструкция электродвигателя, который может быть исполнен с сухим или мокрым ротором. Агрегаты с сухим ротором, где камера двигателя изолирована от перекачиваемой среды, демонстрируют высокий коэффициент полезного действия и подходят для мощных промышленных линий, однако требуют регулярного технического обслуживания и создают повышенный шум. В то время как модели с мокрым ротором, где вода выполняет функцию смазки и охладителя подшипников, работают практически бесшумно и имеют увеличенный срок службы за счет отсутствия уплотнений, но уступают в максимальной мощности и КПД.

Итоговый выбор конфигурации системы напрямую зависит от требуемого уровня надежности и характера потребления воды на объекте. Для объектов с неравномерным графиком нагрузки и высокими требованиями к акустическому комфорту приоритет отдается каскадным станциям с частотным регулированием и мокрым ротором. В условиях тяжелых промышленных эксплуатаций, где критична максимальная производительность и ремонтопригодность, целесообразнее использовать мощные повысительные насосы с сухим ротором и дублирующими линиями. Грамотный инженерный расчет позволяет подобрать такую комбинацию оборудования, которая обеспечит стабильное давление во всем диапазоне возможных нагрузок, минимизируя износ механических частей и оптимизируя затраты на электроэнергию в течение всего жизненного цикла системы.

Автоматизация и управление: как обеспечивается стабильность

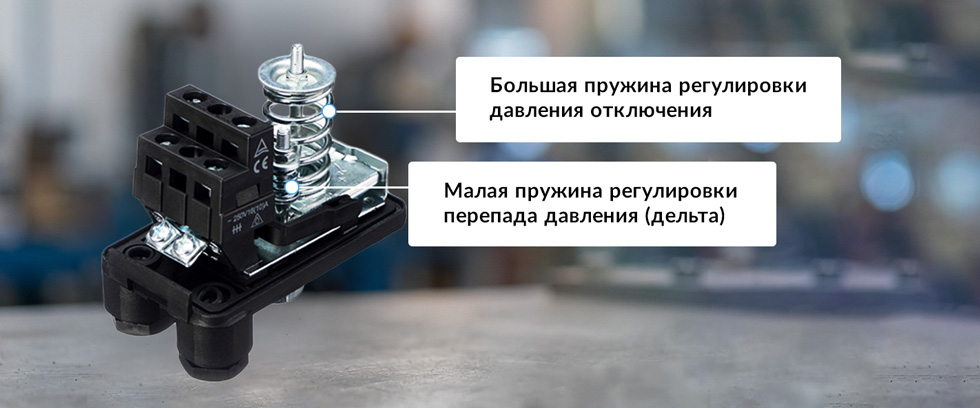

Обеспечение стабильных гидравлических параметров в современных системах водоснабжения невозможно без применения сложных алгоритмов автоматического управления, которые трансформируют простой насосный агрегат в интеллектуальный узел инженерной сети. Базовым уровнем автоматизации выступает реле давления, работающее по дискретному принципу: при падении напора ниже нижней уставки контакты замыкаются, запуская двигатель, а при достижении верхнего предела — размыкают цепь. Такой метод, несмотря на простоту и дешевизну, неизбежно приводит к циклическому режиму «старт-стоп», вызывающему гидроудары в трубопроводе и повышенный износ пусковой арматуры электродвигателя. Для объектов с переменным графиком водопотребления данный подход является недостаточно эффективным, так как система постоянно работает в переходных режимах, не успевая адаптироваться к плавному изменению расхода.

Кардинально иным уровнем технологичности обладают системы, оснащенные частотными преобразователями (инверторами), которые позволяют осуществлять плавное регулирование частоты вращения вала двигателя в реальном времени. Контроллер непрерывно анализирует сигнал от датчика давления и корректирует обороты электромотора, поддерживая заданный напор с высокой точностью независимо от количества открытых водоразборных кранов. На сложных промышленных объектах, где требования к стабильности процесса критичны, применяются системы с PID-регулированием (пропорционально-интегрально-дифференцирующим). Такие алгоритмы не просто реагируют на текущую ошибку давления, но и прогнозируют ее изменение, заранее подстраивая производительность оборудования под ожидаемый скачок нагрузки, что исключает даже минимальные колебания напора в магистрали. Именно такой принцип работы повысительного насоса предполагает глубокую адаптацию к реальному потреблению, отвергая устаревшую модель циклического включения в пользу постоянного, но гибкого поддержания параметров.

Критически важным аспектом эксплуатации является наличие комплексной системы защиты, без которой корректная работа повысительного насоса невозможна в долгосрочной перспективе. Обязательным элементом автоматики является защита от «сухого хода», которая мгновенно останавливает агрегат при исчезновении воды на входе, предотвращая перегрев уплотнений и разрушение насоса от кавитации. Также реализуются функции термической защиты обмоток двигателя и контроля перекоса фаз, что позволяет избежать аварийных ситуаций при скачках напряжения или механических заклиниваниях. Стабильная работа повысительного насоса невозможна без корректной первоначальной настройки чувствительности датчиков и уставок защитных реле, так как даже малейшая ошибка в калибровке может привести к ложным срабатываниям или, наоборот, к игнорированию аварийных режимов. Интеграция всех этих элементов в единый контроллер обеспечивает не только бесперебойную подачу воды, но и максимальный ресурс оборудования за счет исключения экстремальных режимов эксплуатации.

Критерии выбора системы управления для повысительной установки:

• Тип профиля нагрузки: для постоянных расходов достаточно реле давления, для переменных необходим частотный преобразователь.
• Требуемая точность поддержания давления: промышленные процессы требуют PID-регулирования с погрешностью менее 0,1 бар.
• Наличие функций защиты: обязательна проверка наличия датчиков сухого хода, перегрева и контроля фаз.
• Энергоэффективность: инверторное управление позволяет снизить потребление электроэнергии до 30% по сравнению с прямым пуском.
• Возможность интеграции: современные контроллеры должны поддерживать протоколы удаленного мониторинга и диспетчеризации здания.

Применение в жилых и промышленных системах

Сфера эксплуатации оборудования для стабилизации напора охватывает широкий спектр объектов, где критически важно соблюдение нормативных параметров водоснабжения. В многоквартирных жилых домах основной задачей агрегатов является компенсация гравитационных потерь и обеспечение достаточного давления на верхних этажах, куда ресурс центральной магистрали не доходит самотеком. Установка таких систем позволяет жильцам последних этажей пользоваться душевыми кабинами, стиральными и посудомоечными машинами в штатном режиме, без риска слабого потока или полного прекращения подачи воды в часы пикового разбора. Для частного сектора, включающего коттеджи и загородные дома, оборудование решает проблему низкого входного напора от автономных источников, таких как скважины с низким дебитом, или от удаленных поселковых трубопроводов, где давление падает из-за большой протяженности сетей и одновременного потребления соседями.

В промышленном секторе требования к стабильности параметров носят технологический характер, так как многие производственные процессы напрямую зависят от постоянного напора рабочей среды. Системы применяются для поддержания давления в контурах охлаждения энергоемкого оборудования, линиях промышленной мойки сырья и упаковки, а также в узлах подачи воды к контрольно-измерительным приборам (КИП), чувствительным к перепадам давления. Особые требования предъявляются в объектах социальной инфраструктуры, таких как гостиницы и больницы: здесь необходима бесперебойная работа душевых систем, стерилизационного оборудования и установок пожаротушения, где любое падение напора может создать угрозу безопасности или нарушить санитарные нормы. Важно понимать, что повысительные насосы не являются альтернативой центральному водоснабжению или основным источником воды, а служат его необходимым дополнением, корректирующим параметры сети до требуемых значений.

Эффективность внедрения подобных решений напрямую зависит от правильного понимания инженером специфики объекта и гидравлических характеристик системы. Глубокое знание того, как функционирует оборудование, позволяет избежать ошибок при подборе мощности и типа управления, предотвращая ситуации, когда установка работает в неоптимальном режиме или быстро выходит из строя. Корректный принцип работы повысительного насоса, основанный на добавлении энергии к существующему потоку, диктует необходимость наличия минимального входного давления; игнорирование этого факта при проектировании может привести к кавитации и разрушению рабочих органов. Только грамотная интеграция оборудования в существующую инфраструктуру с учетом реального профиля нагрузок гарантирует долговечность системы и комфорт конечных потребителей, будь то жители высотного дома или операторы сложной технологической линии.

Надёжность через правильный подбор и эксплуатацию

Повысительные насосы остаются ключевым инженерным решением для устранения одной из самых распространенных проблем современных систем водоснабжения — хронического недостатка рабочего давления. Рынок оборудования демонстрирует устойчивый тренд на отказ от устаревших релейных схем в пользу интеллектуальных систем с частотным управлением, которые обеспечивают плавность хода и значительную экономию энергоресурсов. Параллельно развивается направление цифрового мониторинга и телеметрии, позволяющего диспетчерам отслеживать параметры работы удаленно в реальном времени, а также внедрение модульных станций, способных масштабироваться под растущие потребности объекта без полной замены инфраструктуры. Однако даже самое современное оборудование не гарантирует бесперебойной подачи воды без профессионального подхода к его интеграции в сеть. Долговечность системы и стабильность напора напрямую зависят от того, насколько корректно организована работа повысительного насоса, которая, в свою очередь, требует грамотного гидравлического проектирования, точного подбора характеристик под конкретный объект и регулярного технического обслуживания. Игнорирование регламентных работ или ошибки на этапе монтажа могут нивелировать преимущества передовых технологий, приводя к преждевременному износу узлов и аварийным остановкам. Поэтому использование надежных повысительные насосы должно сопровождаться строгой дисциплиной эксплуатации и контролем за состоянием всех элементов системы.

Топ-4 ошибки при монтаже и эксплуатации повысительных насосов:

• Установка агрегата на участке трубопровода с входным давлением ниже минимально допустимого порога, что провоцирует кавитацию и быстрый выход насоса из строя.
• Отсутствие запорной арматуры и байпасной линии на вводе, что делает невозможным проведение профилактического ремонта без полного отключения водоснабжения объекта.
• Некорректная настройка уставок реле давления или PID-регулятора, приводящая к постоянным циклам включения-выключения (тактовке) и перегрузке электродвигателя.
• Игнорирование требований по виброизоляции фундамента и шумопоглощению, что вызывает передачу механических колебаний на строительные конструкции и разрушение соединительных патрубков.
